Re: Patine du Matériel Roulant

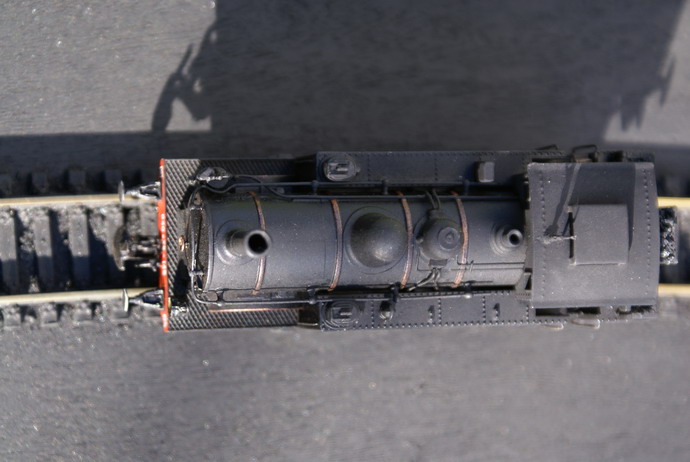

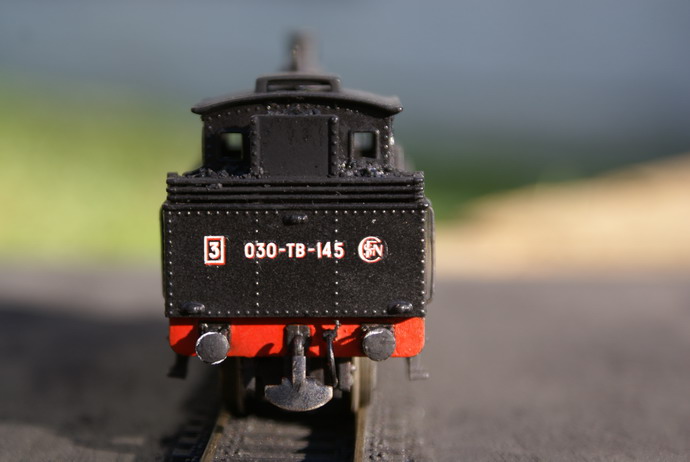

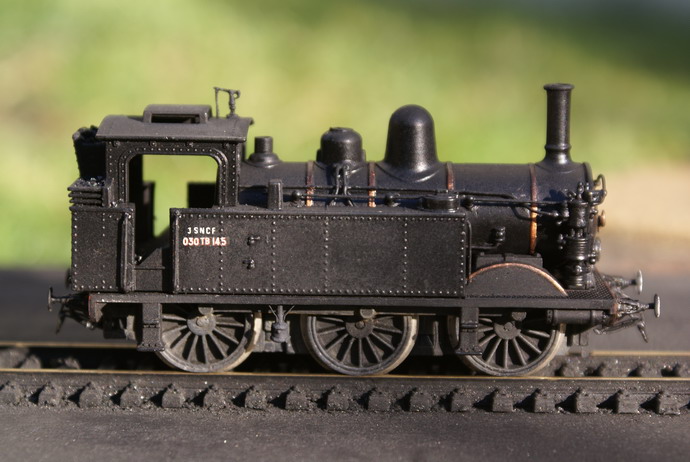

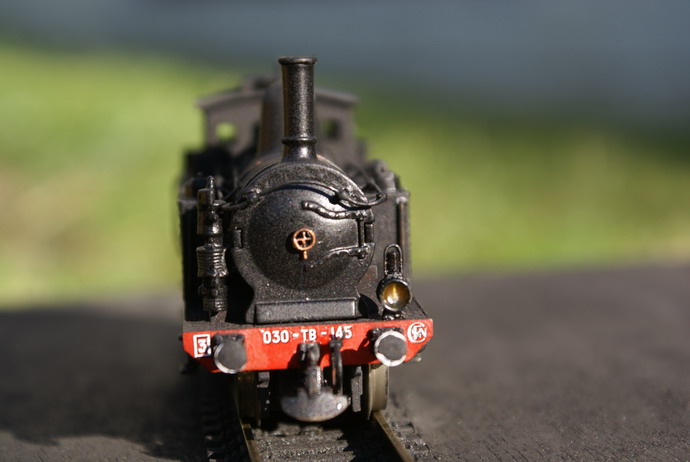

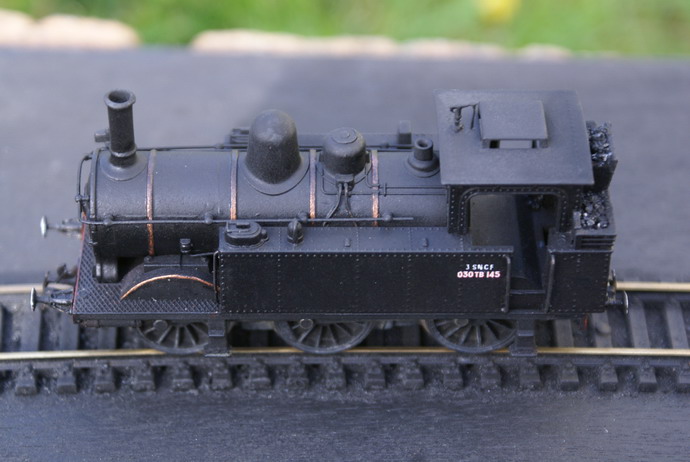

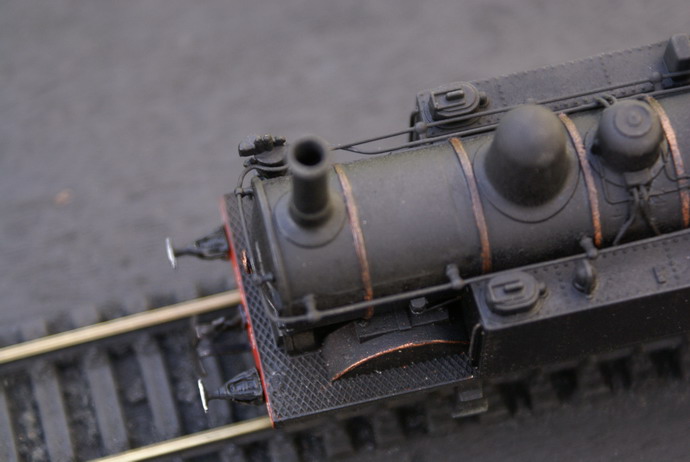

Pour rester dans la rubrique, je reprends sur mon autre fil une série de photos avec la 030TB 135 Jouef renumérotée 145 (dépôt de Nantes). Cette machine a été repeinte à la bombe Humbrol noir satiné 85 et vernis satiné après marquages. Le dessous des châssis et les roues en noir mat 33. Comme c\'est une machine entretenue, la patine doit être légère. J\'ai donc positionner la machine au sol et passer à l\'aérographe presque verticalement de l\'arrière vers l\'avant, pour préserver la porte de boite à fumée, un mélange de noir matt33 Humbrol dans les proportions 40/60 de WSP en deux passes. L\'effet recherché est celui de la suie. Le reste de la machine est patiné avec de la terre à décor ocre jaune et du noir pour les parties basses.
Là c\'est sans pose de la lanterne MT ( Fond en argent + 2 gouttes de vernis brillant) et sans les conduites de freins:
Maintenant j\'attaque la 232U1....Machine entretenue. Je viens de découvrir un anachronisme. Le marquage de la traverse avant est celui de sa sortie d\'usine en 1949 (sans filets blancs, sans sigle SNCF ni indicateur de la région) alors que le tender 36B a sa hotte de combustible modifiée dans l\'état de 1956 à 1961. Donc, je doit faire les filets et le marquage.... :side: :P :P
Là c\'est sans pose de la lanterne MT ( Fond en argent + 2 gouttes de vernis brillant) et sans les conduites de freins:
Maintenant j\'attaque la 232U1....Machine entretenue. Je viens de découvrir un anachronisme. Le marquage de la traverse avant est celui de sa sortie d\'usine en 1949 (sans filets blancs, sans sigle SNCF ni indicateur de la région) alors que le tender 36B a sa hotte de combustible modifiée dans l\'état de 1956 à 1961. Donc, je doit faire les filets et le marquage.... :side: :P :P
- Fichiers joints
-
- DSC09577b-20150502.jpg (67.11 Kio) Vu 3703 fois
-
- DSC09584b-20150502.jpg (56.34 Kio) Vu 3703 fois
-
- DSC09587b-20150502-2.jpg (118.13 Kio) Vu 3703 fois
-
- DSC09576b-20150502.jpg (80.35 Kio) Vu 3703 fois
-
- DSC09587b-20150502.jpg (118.13 Kio) Vu 3703 fois
-
- DSC09586b-20150502.jpg (57.63 Kio) Vu 3703 fois
-
- DSC09585b-20150502.jpg (76.83 Kio) Vu 3703 fois
-
- DSC09583b-20150502.jpg (93.56 Kio) Vu 3703 fois
-
- DSC09582b-20150502.jpg (59.75 Kio) Vu 3703 fois
-
- DSC09581b-20150502.jpg (64.48 Kio) Vu 3703 fois
Re: Patine du Matériel Roulant
Christou,
Ma 232U n\'a aucun marquage
A l\'avant
A l\'arrière
Cette machine est issue d\'une boîte \"série prestige\" ref 824900 et je l\'avais acheté en Allemagne.
Ma 232U n\'a aucun marquage
A l\'avant
A l\'arrière
Cette machine est issue d\'une boîte \"série prestige\" ref 824900 et je l\'avais acheté en Allemagne.
- Pacific
- Divine
- Messages : 2306
- Enregistré le : 23 avr. 2007 19:55
- Localisation : Sausseuzemare en Caux - 76110
Re: Patine du Matériel Roulant
Ouiaip ! y a du boulot en perspective Il y a matière à faire sur les machines Jouef On attend de voir maintenant :whistle:
Nous n'aimons pas assez la joie
De voir les belles choses neuves
Crains qu'un jour un train de t'émeuve
Plus
Apollinaire
:shock:
De voir les belles choses neuves
Crains qu'un jour un train de t'émeuve
Plus
Apollinaire
:shock:
Re: Patine du Matériel Roulant
Effectivement Roger, le tender vendu en France a ses inscriptions à l\'arrière. Ce sera facile avec des décalcos de MF87. Pour l\'avant, Jouef a reproduit comme sur la mienne la version de 1949 avec simplement la plaque 232 U 1.

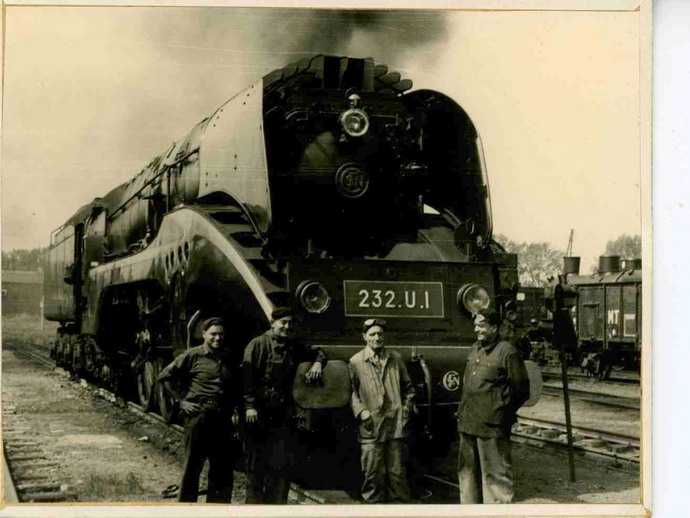

Voici son état en 1956 à la Chapelle:

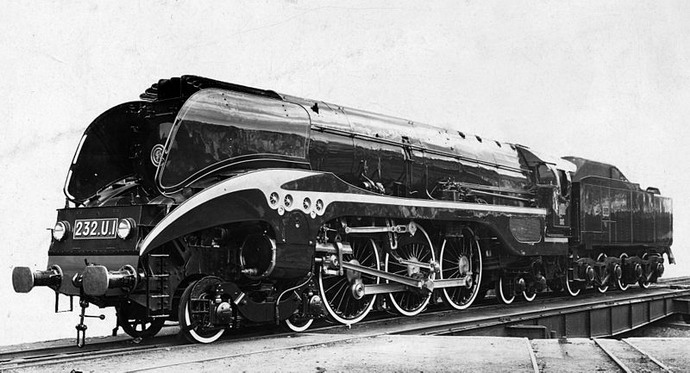

Et celui de 1949:
Le 36B a sa hotte non modifiée et la traverse avant est sans filets et marquages
Voici son état en 1956 à la Chapelle:
Et celui de 1949:
Le 36B a sa hotte non modifiée et la traverse avant est sans filets et marquages
- Fichiers joints
-
- 800px_Corpet_Louvet_n1908_1949_232_U_1_SNCFb.jpg (85.9 Kio) Vu 3703 fois
-
- img924b.jpg (89.33 Kio) Vu 3703 fois
Re: Patine du Matériel Roulant
Merci Chrisou pour ces infos.........je continue de déballer et je suis tombé sur mes 231C et je possède deux 3.1265 reference 8252 (avec moteur à plat dans le tender) dont je vais tenter d\'en améliorer une car car c\'est quand même pas top côté qualité et finition.
Je suis en train de lire le N° 9 de Rail Miniature de 1962 qui traite ce sujet pour voir ce que je peux faire pour améliorer au moins une de mes machines et au pire si je me loupe je n\'aurai pas de regret :P
Je suis en train de lire le N° 9 de Rail Miniature de 1962 qui traite ce sujet pour voir ce que je peux faire pour améliorer au moins une de mes machines et au pire si je me loupe je n\'aurai pas de regret :P
- Pacific
- Divine
- Messages : 2306
- Enregistré le : 23 avr. 2007 19:55
- Localisation : Sausseuzemare en Caux - 76110
Re: Patine du Matériel Roulant
Dis nous la doc que tu as besoin, on est là pour cela :cheer:
Nous n'aimons pas assez la joie
De voir les belles choses neuves
Crains qu'un jour un train de t'émeuve
Plus
Apollinaire
:shock:
De voir les belles choses neuves
Crains qu'un jour un train de t'émeuve
Plus
Apollinaire
:shock:
Re: Patine du Matériel Roulant
Roger, regarde mon fil \"superdétailler la 231C Jouef\"; \"yatout\" enfin presque...Je peus en faire un extrait comme la grue si cela t\'intéresse. L\'embiellage est dispo sur le net. (JP PENNATI). J\'ai la doc de l\'embiellage.
http://rmf.modelisme-medias.com/forum-r ... Jouef.html
Pour ton info, les 231C50 et 76 (1949) avaient conservé leur petits écrans.
Je reviens sur ta 140C. Si tu as conservé tout les RMF, j\'avais fait un article en 1969. pour son amélioration
http://rmf.modelisme-medias.com/forum-r ... Jouef.html
Pour ton info, les 231C50 et 76 (1949) avaient conservé leur petits écrans.
Je reviens sur ta 140C. Si tu as conservé tout les RMF, j\'avais fait un article en 1969. pour son amélioration
Re: Patine du Matériel Roulant
Christou,
J\'ai lu avec beaucoup d\'attention ton fil sur le sujet.
En ce qui concerne l\'amélioration, je regarde ce que je vais pouvoir faire y compris le changement d\'embiellage que je vais prendre ches JPPENNATI avec le système de captage.
J\'ai commencé à démonter la bête et ce qui m\'a surpris c\'est qu\'il n\'y ait pas de captage sur la locomotive et je comprend mieux pourquoi elle ne fonctionne pas bien.
Sur cette loco il n\'y a aucune vis pour la démonter, tout est encliqueté, par contre je me heurte au démontage du dessous de châssis qui maintien les roues motrices, comment procéder ?
Je suis preneur de toutes les doc sur les sujets que l\'on traitent !
J\'ai lu avec beaucoup d\'attention ton fil sur le sujet.
En ce qui concerne l\'amélioration, je regarde ce que je vais pouvoir faire y compris le changement d\'embiellage que je vais prendre ches JPPENNATI avec le système de captage.
J\'ai commencé à démonter la bête et ce qui m\'a surpris c\'est qu\'il n\'y ait pas de captage sur la locomotive et je comprend mieux pourquoi elle ne fonctionne pas bien.
Sur cette loco il n\'y a aucune vis pour la démonter, tout est encliqueté, par contre je me heurte au démontage du dessous de châssis qui maintien les roues motrices, comment procéder ?
Je suis preneur de toutes les doc sur les sujets que l\'on traitent !
Re: Patine du Matériel Roulant
Si ma mémoire est bonne, le dessous du châssis est encliqueté sur le coté et aux extrémités. Il faut se servir de deux lames de petits tournevis pour écarter les flancs du châssis. Bon on est loin de la patine....il faut ouvrir un post spécifique. Je te passerai des infos si besoin est.
J\'avance pour ma 232 (au détriment de mon réseau, mais cela me prend aux tripes). Je veux finir avant les photos. La machine est patinée. J\'en suis aux filets blancs sur la traverse avant. :side: :side: :side: :side: cela se passe pas trop mal au tire ligne...puis les marquages. Demain je fais un AR en Normandie.
J\'avance pour ma 232 (au détriment de mon réseau, mais cela me prend aux tripes). Je veux finir avant les photos. La machine est patinée. J\'en suis aux filets blancs sur la traverse avant. :side: :side: :side: :side: cela se passe pas trop mal au tire ligne...puis les marquages. Demain je fais un AR en Normandie.
Re: Patine du Matériel Roulant
Il faudra patienter pour la Divine....après la pose de la conduite de frein, celle ci s\'est arrachée en emportant de la peinture rouge : ....il faut réparer..........et reprendre les filets blancs...faire et défaire...
Re: Patine du Matériel Roulant
Bon, une fois terminé les marquages, la plaque 232 U parait terne.......... Je dois la reprendre
Re: Patine du Matériel Roulant
C\'est long de refaire la plaque... Dans un papier autocollant pour cibles de signaux mécaniques il faut préparer la peinture rouge 66 mat de Humbrol (rouge 601). Il faut un temps de séchage de 24 h car je commence par les filets blancs au tire ligne avec un rectangle dessiné de 4mm x 11,5mm avant découpe au cutter. Les filets sont très fins et ne doivent avoir aucun défaut. Cela fait 6 fois que je recommence.........Peinture blanche trop fluide, pas assez etc... :evil: :evil: :evil: On efface au WS on recommence et la plaque devient inutilisable. Il faut dire d\'après ma doc, que la plaque était peinte en 1956 jusqu\'à la fin en 1961... :silly: après la plaque vierge de toute inscription, c\'est la pose de décal AMF 87 puis on termine par un voile de vernis satiné avant la pose sur la machine. Donc patience...Je repars dimanche pour deux semaines en Cotentin. J\'espère finir avant.
