[N] Nouveau projet modulaire

nolan · Message par **nolan** » 07 sept. 2007 09:29

Merci,
J'aimerais bien faire évoluer un jour en ajoutant un ou deux modules mais ces toujours le même problème de place qui limite les choses. Pour le moment je me contanterais de 3m par 0,5m.

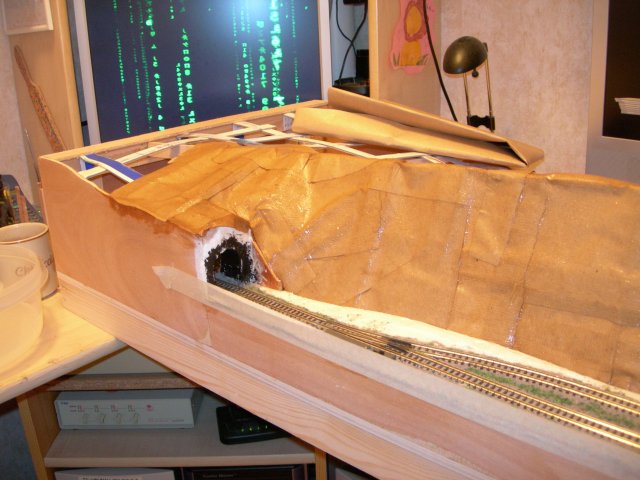

Première couche pour le support

nolan · Message par **nolan** » 07 sept. 2007 14:38

Re,
Premier tour de roues

nolan · Message par **nolan** » 01 oct. 2007 16:33

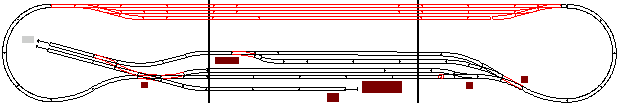

Après plein d'essais voici un nouveau jus du plan.

Je décolle recommence JCDan avait raison en modélisme ferroviaire les choses bougent constamment.

JCDan · Message par **JCDan** » 01 oct. 2007 16:48

nolan a écrit :Après plein d'essais voici un nouveau jus du plan.
.........Je décolle recommence JCDan avais raison en modélisme feroviaire les choses bougent constament.

Bonjour Nolan

Bien et merci de bien vouloir nous montrer tes réalisations !

Il est vrai qu'il faut, notamment au début, éviter d'être "prisonnier" de son réseau en lui donnant, trop rapidement, un caractère définitif, si possible, tant qu'il n'est pas au top à 100% !!
Il y aura presque toujours une petite chose qui "cloche" !!
C'est vrai pour le décor, mais c'est surtout le cas pour la partie électrique, les automatismes...
J'en parle après plusieurs expériences, notamment sur un réseau en HOe (voir forum PME)...; et parfois, il n'y aurait plus d'autres solutions que de tout démonter (avec tous les risques de détérioration, surtout de la voie et des appareils de voie, faute d'avoir aussi prévu quelques "portes de sortie"...).
Bon courage et bonne soirée

PS : sur la partie gauche du plan, c'est bien une TJD ? (non un croisement ?) :rolleyes:

j.bratieres · Message par **j.bratieres** » 01 oct. 2007 18:06

Bonjour,

As tu testé le passage des wagons / voitures / locos les plus longs sur tes courbes d'extrémité , comme tes rayons sont petits , les véhicules longs vont se déporter à un endroit où ils sont particulièrement visibles (sauf si ces courbes sont en voies cachées).

Par ailleurs la suite courbe / contre courbe que tu as à tes extrémités mène à des mouvements du matériel roulant à la fois peu esthétiques et **très** favorables aux déraillements. Il est recommandé de mettre un petit bout de droite entre courbe et contre courbe.

Je trouve ce plan bien mieux que les premiers. Peut être limiter les voies parallèles au bord du plateau ?

nolan · Message par **nolan** » 01 oct. 2007 18:20

Bonsoir,
Oui sur le module de gauche, c'est bien une traversé de jonction. Dans mes essais j'ai vu des trucs à corriger.
1 Les jonctions de voies entre modules, c'est le plus important et ce n'est pas facile à aligner correctement, malgré les les tourillons.
2 Le déprom après test je n' utiliserais plus jamais c'est vraiment trop bruyant. Futur test liège + mousse isolante comme indiqué dans précédent poste.

nolan · Message par **nolan** » 01 oct. 2007 18:31

j.bratieres a écrit :Bonjour,

As tu testé le passage des wagons / voitures / locos les plus longs sur tes courbes d'extrémité , comme tes rayons sont petits , les véhicules longs vont se déporter à un endroit où ils sont particulièrement visibles (sauf si ces courbes sont en voies cachées).

Par ailleurs la suite courbe / contre courbe que tu as à tes extrémités mène à des mouvements du matériel roulant à la fois peu esthétiques et **très** favorables aux déraillements. Il est recommandé de mettre un petit bout de droite entre courbe et contre courbe.

Je trouve ce plan bien mieux que les premiers. Peut être limiter les voies parallèles au bord du plateau ?

Merci pour ces remarques.

Par ailleurs la suite courbe / contre courbe que tu as à tes extrémités mène à des mouvements du matériel roulant à la fois peu esthétiques et **très** favorables aux déraillements.

Là c'est un très gros problème car c'est le seul moyen pour faire joindre les voies. J'essayerais avec une voie flexible.

Mes voitures les plus grandes sont des Roco Bruhart. .

Peut être limiter les voies parallèles au bord du plateau ?

En fait c'est la gare cachée

nolan · Message par **nolan** » 02 oct. 2007 16:13

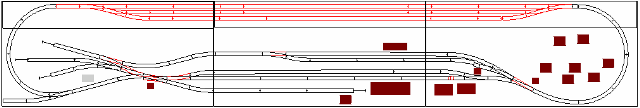

Modification apportées

Je pense que c'est mieux Non ?

sim64 · Message par **sim64** » 04 oct. 2007 18:36

oui un peut mieux

nolan · Message par **nolan** » 05 oct. 2007 13:22

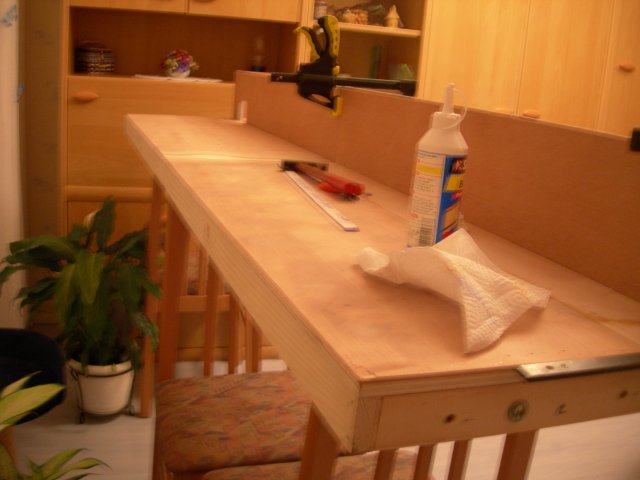

Voici le début de la nouvelle réalisation (gare cachée):

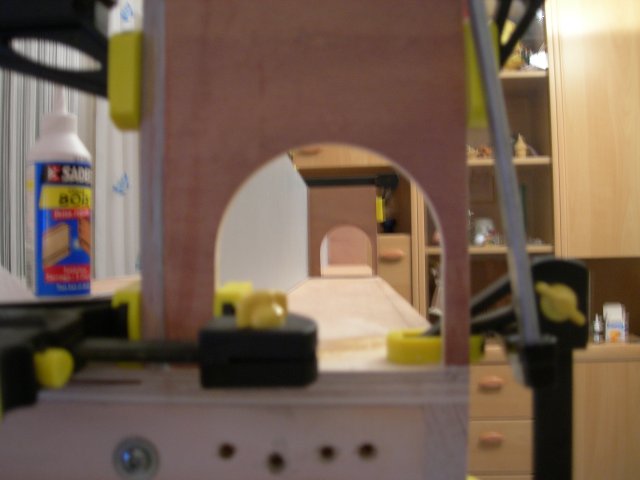

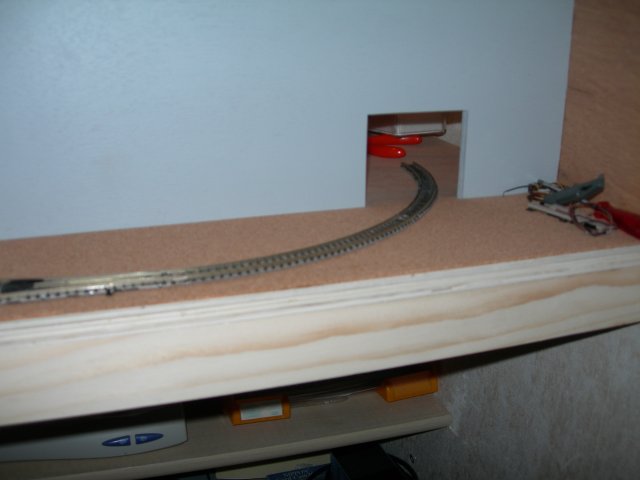

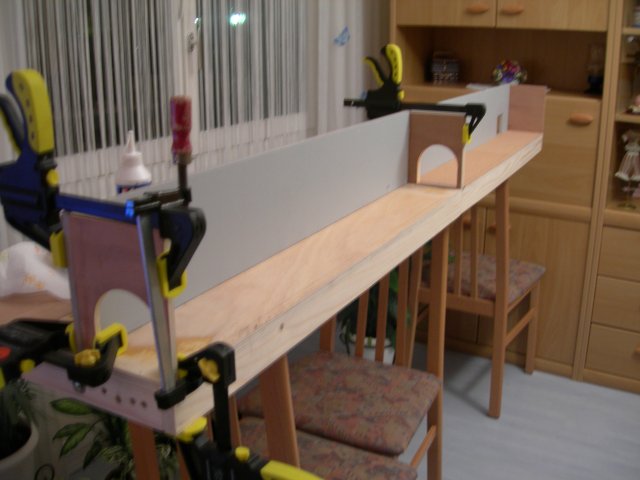

Sortie de la gare cachée

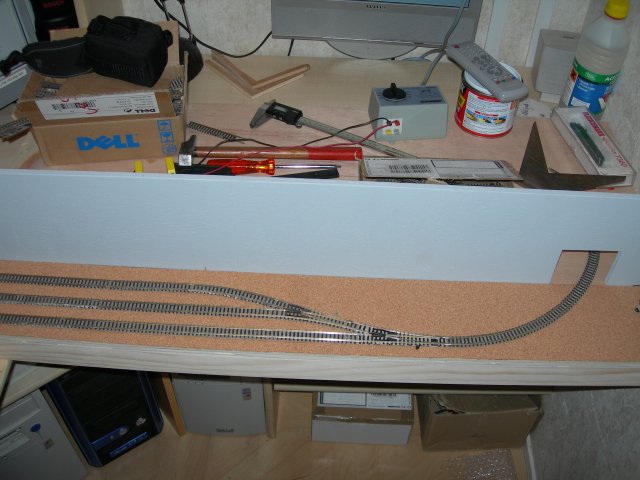

Essai de placement des voies

Vue du 2eme modules

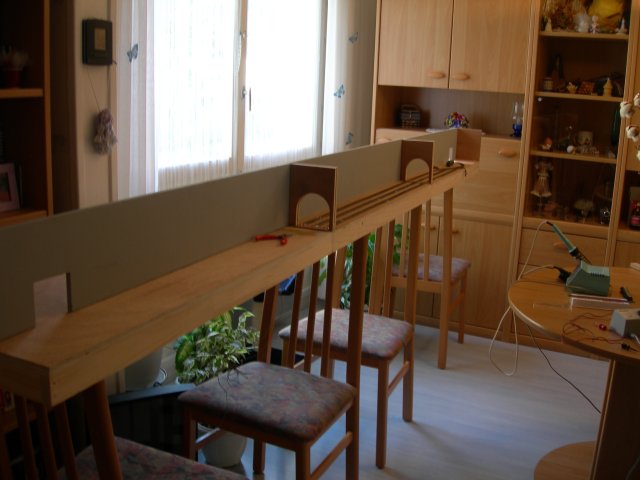

Vue d'ensemble

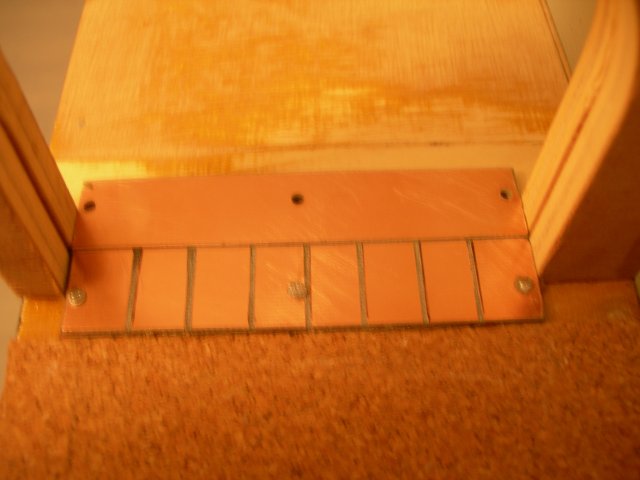

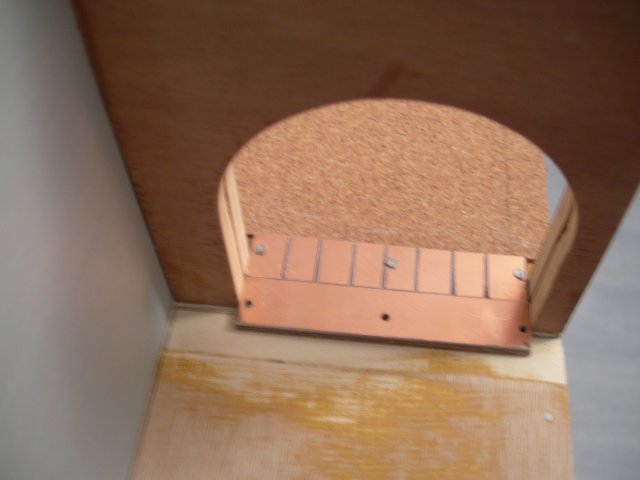

Mise en place des jonction de voies

Voilà pour le moment les nouveautés.

nolan · Message par **nolan** » 07 oct. 2007 20:46

Les nouveautés de ce dimanche

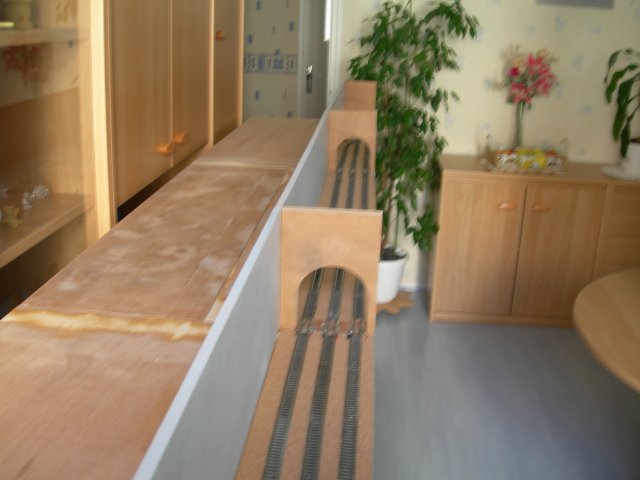

La coulisse en voie

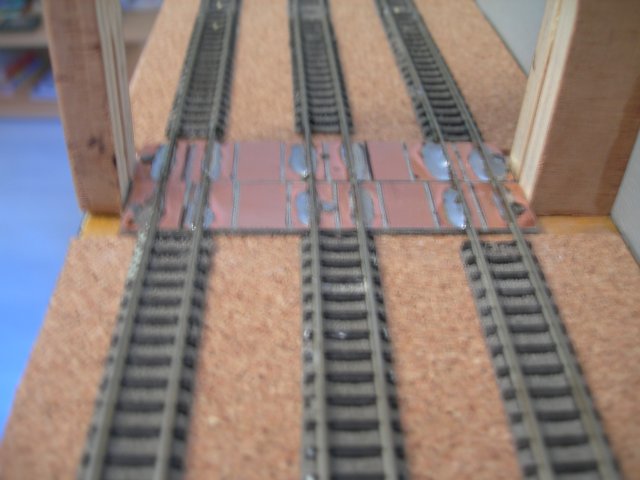

Les jonctions de voies

nolan · Message par **nolan** » 09 oct. 2007 14:16

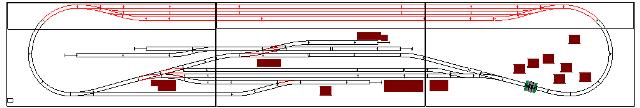

La dernière modification du plan.

Je pense que celui-ci est le meileur.

nolan · Message par **nolan** » 10 oct. 2007 08:06

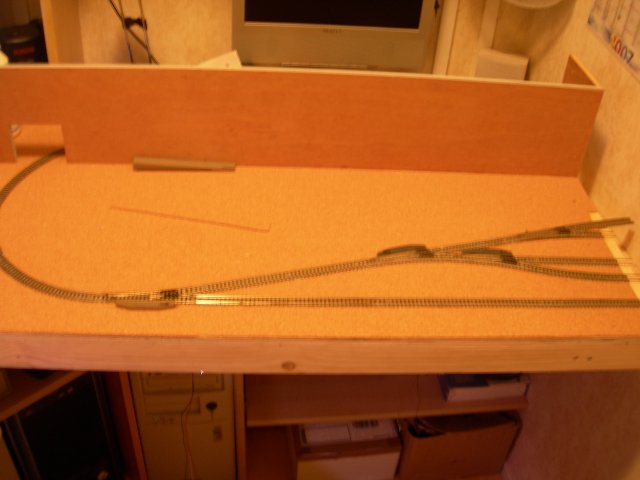

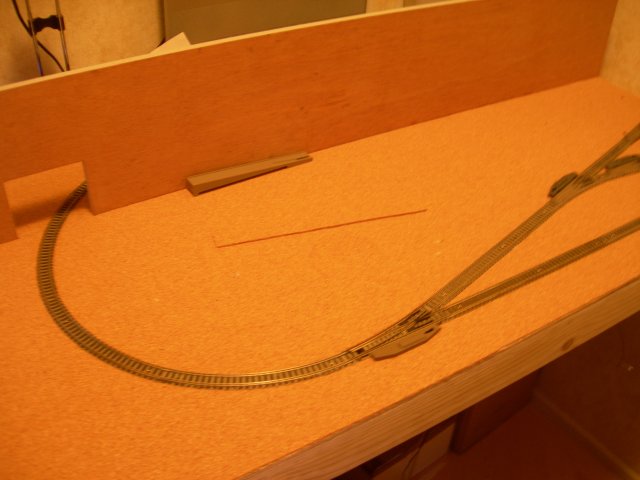

La mise en voie du premier module ce termine.

La découpe des voies est faite avec un disque diamant monté sur une mini perceuse.

J'ai choisi de clouer les voies plutôt que de les coller. Choix fait après différents essais.

nolan · Message par **nolan** » 12 oct. 2007 09:11

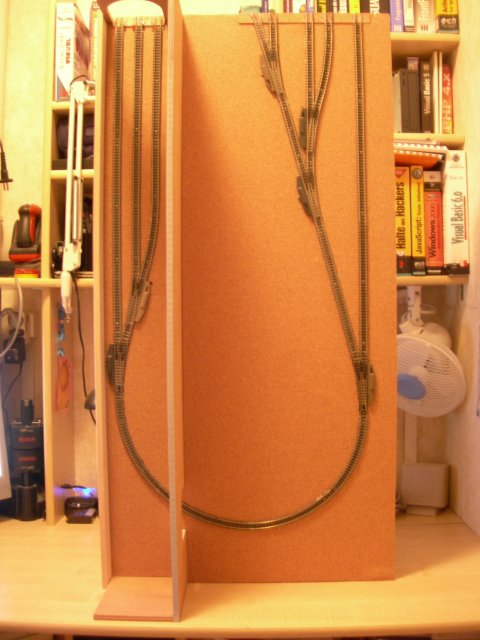

La mise en voie du premier module est presque fini.
J'ai ajouté du coté de la gare cachée une planchette pour éviter que le matériel roulant tombe au sol en cas de déraillement.

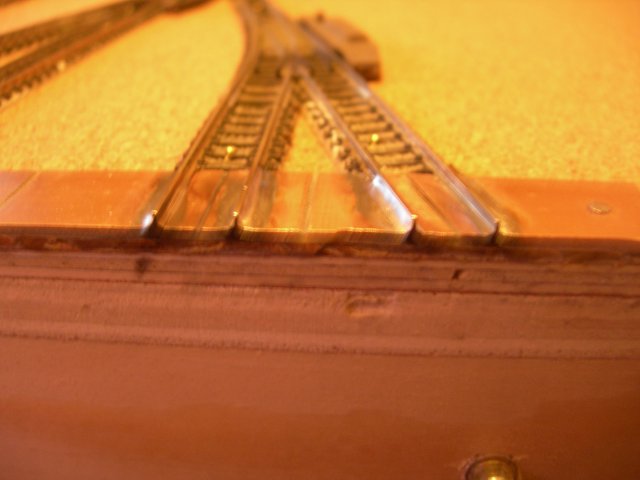

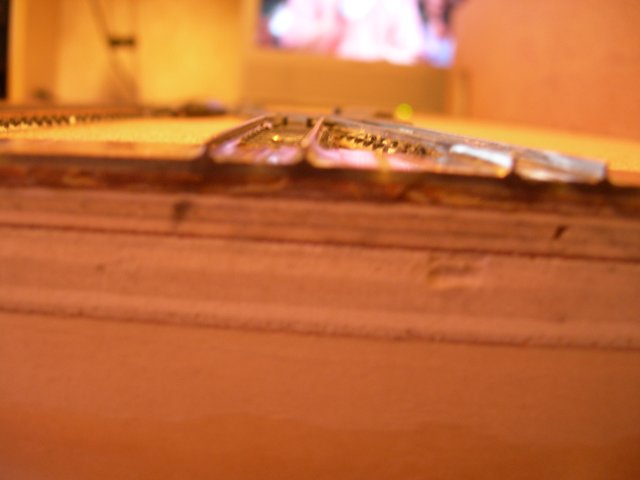

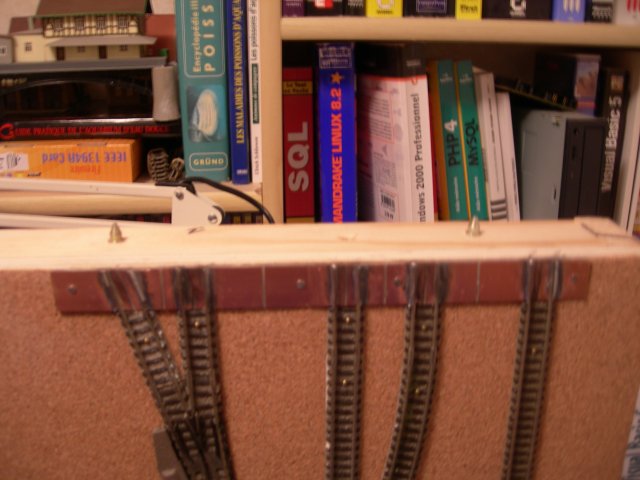

Les jonctions de voies

nolan · Message par **nolan** » 24 oct. 2007 21:20

Bonsoir,
Les nouveautés de la semaine. La mise en voie est pratiquement fini.
