Re: Pont tournant Trix 66861
Je dirais avec 95% de chance que cela va être OK
Reste toujours ces 5% qui font que tu avais des problèmes au début
Donc si tout est OK à la fin cela me rassure. Et je me dis donc que la notice est simple car tout doit fonctionner sans rien faire. Parfait.
Du coup maintenant soit tu as un vrai problème ou un câblage erroné sur ton réseau
Soit et loin de moi l'idée de me moquer, quoique cela m'est déjà arrivé plusieurs fois mais tu as deux mains gauche en câblant
Mais ceci fera l'objet de la suite à donner à ces problèmes
Reste toujours ces 5% qui font que tu avais des problèmes au début
Donc si tout est OK à la fin cela me rassure. Et je me dis donc que la notice est simple car tout doit fonctionner sans rien faire. Parfait.
Du coup maintenant soit tu as un vrai problème ou un câblage erroné sur ton réseau
Soit et loin de moi l'idée de me moquer, quoique cela m'est déjà arrivé plusieurs fois mais tu as deux mains gauche en câblant
Mais ceci fera l'objet de la suite à donner à ces problèmes
-
- Biquette
- Messages : 86
- Enregistré le : 21 janv. 2021 00:35
- Localisation : Paris
- Région(s) pratiquée(s) : France
- Echelle(s) pratiquée(s) : HO
Re: Pont tournant Trix 66861
Je suis gaucher mais on ne rigole pas merci
Je suis en train de faire les tests, te dit quand j'ai fini
En tout cas merci, merci...
Je suis en train de faire les tests, te dit quand j'ai fini
En tout cas merci, merci...
- Tibrus
- Modérateur
- Messages : 9684
- Enregistré le : 31 mai 2008 08:23
- Localisation : Dans mon sous-sol
- Epoque(s) : IV, V et VI
- Région(s) pratiquée(s) : Un penchant pour Rhone Alpes
- Echelle(s) pratiquée(s) : H0
- Contact :
Re: Pont tournant Trix 66861
Promis je ne suis pas mort de rire
Ok ça marche. Et on refait le point plus tard.
Ok ça marche. Et on refait le point plus tard.
-
- Biquette
- Messages : 86
- Enregistré le : 21 janv. 2021 00:35
- Localisation : Paris
- Région(s) pratiquée(s) : France
- Echelle(s) pratiquée(s) : HO
Re: Pont tournant Trix 66861
Pas trop mdr comme dirait mon fiston
OK faisons le point plus tard
OK faisons le point plus tard
- Tibrus
- Modérateur
- Messages : 9684
- Enregistré le : 31 mai 2008 08:23
- Localisation : Dans mon sous-sol
- Epoque(s) : IV, V et VI
- Région(s) pratiquée(s) : Un penchant pour Rhone Alpes
- Echelle(s) pratiquée(s) : H0
- Contact :
Re: Pont tournant Trix 66861
Tu pourras aussi lire mes mésaventures sur le câblage de mon réseau ici https://www.rmf-magazine.com/phpBB/view ... 82#p195582 Tu vois le fil rouge sur le bouton route et le fil bleu sur le bouton bleu cela pourras peut tre t'aider pour la suite de ton coté
-
- Biquette
- Messages : 86
- Enregistré le : 21 janv. 2021 00:35
- Localisation : Paris
- Région(s) pratiquée(s) : France
- Echelle(s) pratiquée(s) : HO
Re: Pont tournant Trix 66861
J'ai regarder tes posts, c'est fort
Mais concernant les aiguillages c'est pas simple..
Mais concernant les aiguillages c'est pas simple..
-
- Biquette
- Messages : 86
- Enregistré le : 21 janv. 2021 00:35
- Localisation : Paris
- Région(s) pratiquée(s) : France
- Echelle(s) pratiquée(s) : HO
Re: Pont tournant Trix 66861
J'ai fini et tout maaaarche
- Tibrus
- Modérateur
- Messages : 9684
- Enregistré le : 31 mai 2008 08:23
- Localisation : Dans mon sous-sol
- Epoque(s) : IV, V et VI
- Région(s) pratiquée(s) : Un penchant pour Rhone Alpes
- Echelle(s) pratiquée(s) : H0
- Contact :
Re: Pont tournant Trix 66861
Parfait donc on sait maintenant que le pont est ok et que c'est surement un pb de cablage ou ......... la suite ci dessous
Bien donc tu est prêt pour une petite tempête de cerveau comme on dit
En fait si tu dessines et c'est ce que je fait maintenant les fils bleu et rouge tu arriveras a voir ou cela peut coincer et ou il faut potentiellement des éclisses isolantes, clic sur les images pour les voir en grand

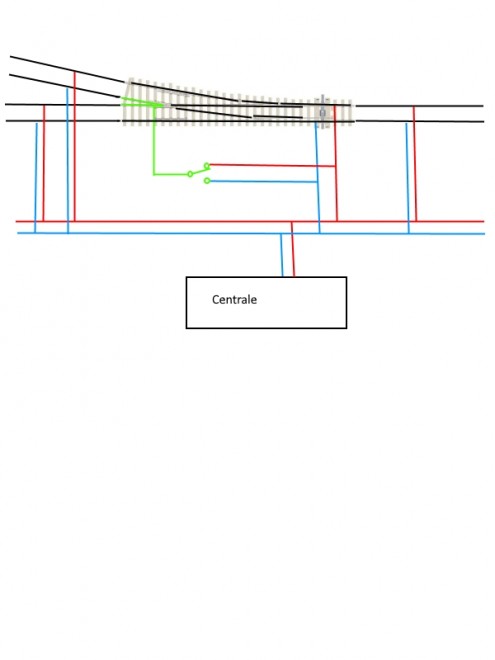

Voici un premier schéma
Tu as la centrale et le feeder, c'est le bus d'alimentation bleu et rouge. Afin de sécuriser les faut contact je câble la voie de droite, l'aiguillage et les deux voies de gauche au fils. Ce qu'il faut comprendre avec les electrofrog c''est que le cœur peut prendre le rouge ou le bleu. C'est mon interrupteur vert qui est relié au cœur. Ce cœur changera en fonction de la position de l'aiguille par tout type d'action mécanique. Attention ce virtuel interrupteur n'est pas dans l'aiguillage. Il est soit dans le moteur d'aiguille, soit c'est un interrupteur actionné manuellement
A partir de maintenant j'oublie le coté rail et je raisonne avec la partie polarité des fils
Du coup si on considère que l'on va de gauche a droite ou l'inverse avec l'aiguillage droit
Le fil bleu est du bas est continue tout le long donc c'est parfait
Le fil rouge du haut arrive de la droite et monte vers la gauche c'est parfait
Il va donc falloir faire en sorte que le fil rouge de droite puisse rejoindre le fil rouge de gauche au milieu
Dans ce cas le cœur sera polarisé en rouge pour permettre le lien fil rouge à l'horizontal
Ainsi les deux rails ont la même polarité et la motrice est alimentée correctement

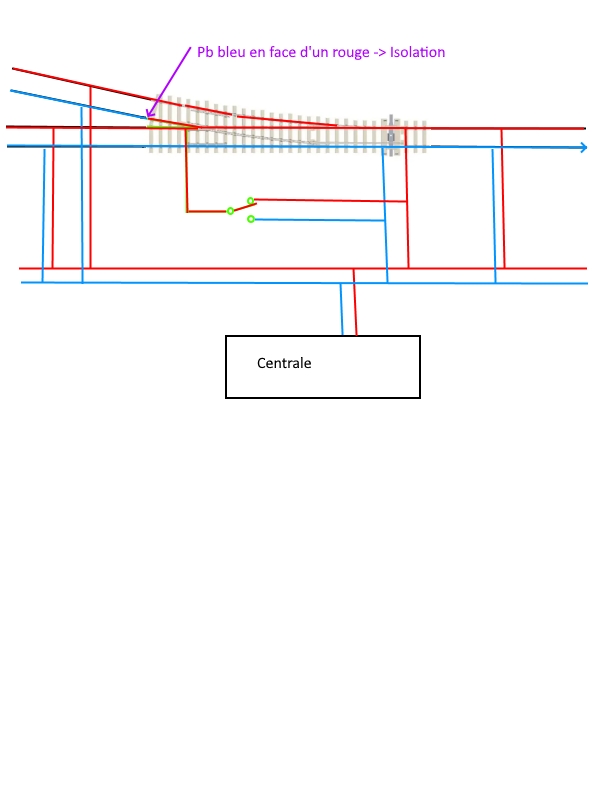

Mais si tu regardes le bout de la flèche violette tu vas t'apercevoir que le cœur à cet endroit est en lien avec un rail dont la polarité est forcément bleu puisque du au câblage => Court Circuit On s'en fou dans un sens car on veut que la motrice passe horizontalement mais en attendant cela fait disjoncter la centrale. Il va donc falloir mettre une éclisses isolante
Puis dans le cas ou l'aiguille est déviée le raisonnement est le même
J'espère avoir été assez clair
Maintenant le plus dure si je puis dire c'est quand tu as toutes les rails de connectées. mais avec l'idée des fils et en comprenant le fonctionnement du cœur tu t'en sors. Reste la partie rétro signalisation des cantons ou il faudrait une éclisse de plus mais ne compliquons pas
Bien donc tu est prêt pour une petite tempête de cerveau comme on dit
En fait si tu dessines et c'est ce que je fait maintenant les fils bleu et rouge tu arriveras a voir ou cela peut coincer et ou il faut potentiellement des éclisses isolantes, clic sur les images pour les voir en grand

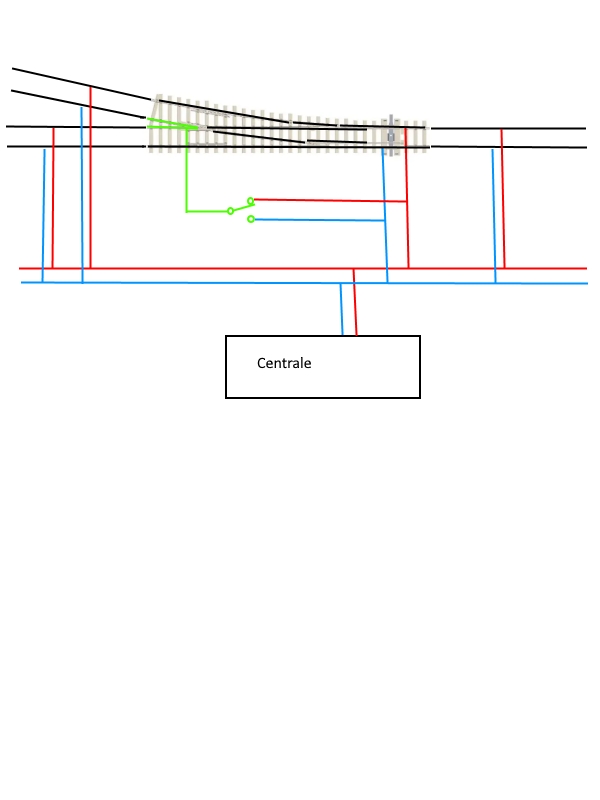

Voici un premier schéma
Tu as la centrale et le feeder, c'est le bus d'alimentation bleu et rouge. Afin de sécuriser les faut contact je câble la voie de droite, l'aiguillage et les deux voies de gauche au fils. Ce qu'il faut comprendre avec les electrofrog c''est que le cœur peut prendre le rouge ou le bleu. C'est mon interrupteur vert qui est relié au cœur. Ce cœur changera en fonction de la position de l'aiguille par tout type d'action mécanique. Attention ce virtuel interrupteur n'est pas dans l'aiguillage. Il est soit dans le moteur d'aiguille, soit c'est un interrupteur actionné manuellement
A partir de maintenant j'oublie le coté rail et je raisonne avec la partie polarité des fils
Du coup si on considère que l'on va de gauche a droite ou l'inverse avec l'aiguillage droit
Le fil bleu est du bas est continue tout le long donc c'est parfait
Le fil rouge du haut arrive de la droite et monte vers la gauche c'est parfait
Il va donc falloir faire en sorte que le fil rouge de droite puisse rejoindre le fil rouge de gauche au milieu
Dans ce cas le cœur sera polarisé en rouge pour permettre le lien fil rouge à l'horizontal
Ainsi les deux rails ont la même polarité et la motrice est alimentée correctement
Mais si tu regardes le bout de la flèche violette tu vas t'apercevoir que le cœur à cet endroit est en lien avec un rail dont la polarité est forcément bleu puisque du au câblage => Court Circuit On s'en fou dans un sens car on veut que la motrice passe horizontalement mais en attendant cela fait disjoncter la centrale. Il va donc falloir mettre une éclisses isolante

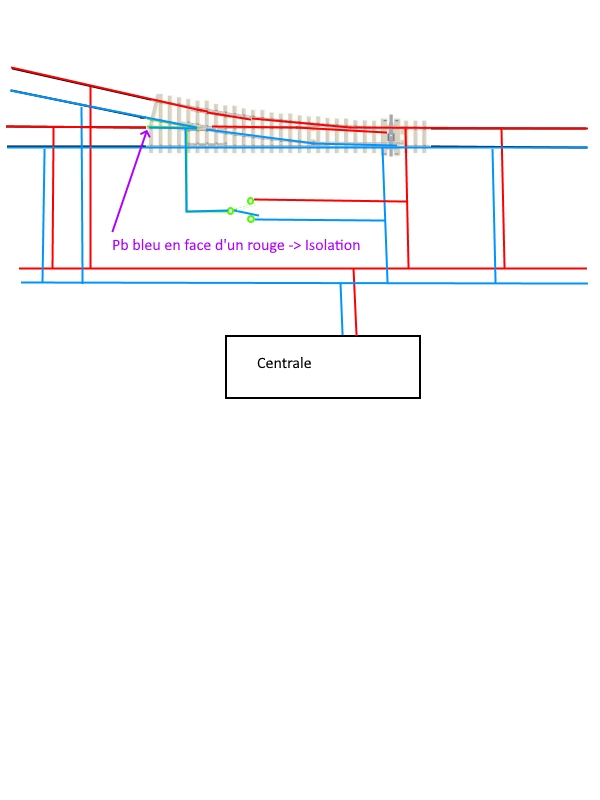

Puis dans le cas ou l'aiguille est déviée le raisonnement est le même
J'espère avoir été assez clair
Maintenant le plus dure si je puis dire c'est quand tu as toutes les rails de connectées. mais avec l'idée des fils et en comprenant le fonctionnement du cœur tu t'en sors. Reste la partie rétro signalisation des cantons ou il faudrait une éclisse de plus mais ne compliquons pas
-
- Biquette
- Messages : 86
- Enregistré le : 21 janv. 2021 00:35
- Localisation : Paris
- Région(s) pratiquée(s) : France
- Echelle(s) pratiquée(s) : HO
Re: Pont tournant Trix 66861
Hoooo punaise ça rigole plus la.
On voit ça demain si tu peux.
On voit ça demain si tu peux.
- Tibrus
- Modérateur
- Messages : 9684
- Enregistré le : 31 mai 2008 08:23
- Localisation : Dans mon sous-sol
- Epoque(s) : IV, V et VI
- Région(s) pratiquée(s) : Un penchant pour Rhone Alpes
- Echelle(s) pratiquée(s) : H0
- Contact :
Re: Pont tournant Trix 66861
Pas de problème, et Lundi je te fais une interro écrite
-
- Biquette
- Messages : 86
- Enregistré le : 21 janv. 2021 00:35
- Localisation : Paris
- Région(s) pratiquée(s) : France
- Echelle(s) pratiquée(s) : HO
Re: Pont tournant Trix 66861
Une interro heuuu oui oui oui...
-
- Biquette
- Messages : 86
- Enregistré le : 21 janv. 2021 00:35
- Localisation : Paris
- Région(s) pratiquée(s) : France
- Echelle(s) pratiquée(s) : HO
Re: Pont tournant Trix 66861
J'ai rien fait aujourd'hui, sinon me faire faire ma 3ème dose de vaccin.
Je suivrais tes conseils que ce week-end
Je suivrais tes conseils que ce week-end
-
- Biquette
- Messages : 86
- Enregistré le : 21 janv. 2021 00:35
- Localisation : Paris
- Région(s) pratiquée(s) : France
- Echelle(s) pratiquée(s) : HO
Re: Pont tournant Trix 66861
Bonjour,
J'ai 2 petites questions :
1- les points de couleurs bleues et rouges ce sont bien des points de soudure en dessous de l'aiguillage ?
2- tous ses fils soudés sont bien à relier sur la centrale, ok. Mais je les relis aussi avec les fils de la plaque tournante ?
Bon week-end à toi.
Merci.
Jean Louis
J'ai 2 petites questions :
1- les points de couleurs bleues et rouges ce sont bien des points de soudure en dessous de l'aiguillage ?
2- tous ses fils soudés sont bien à relier sur la centrale, ok. Mais je les relis aussi avec les fils de la plaque tournante ?
Bon week-end à toi.
Merci.
Jean Louis
- Tibrus
- Modérateur
- Messages : 9684
- Enregistré le : 31 mai 2008 08:23
- Localisation : Dans mon sous-sol
- Epoque(s) : IV, V et VI
- Région(s) pratiquée(s) : Un penchant pour Rhone Alpes
- Echelle(s) pratiquée(s) : H0
- Contact :
Re: Pont tournant Trix 66861
1) Les points de couleur ..... Je n'ai pas fait de point et du coup je ne comprends pas trop. Mais tout ce qui est rouge est relié ensemble et tout ce qui est bleu aussi. Je ne connais que mes aiguillages que j'ai modifié de la sorte ICI. Du coup avec d'autre modèle il peut aussi y avoir des modif à faire
2) Oui l'autre jour dans tes tests tu alimentais ton pont avec la centrale et bien tu n'auras plus qu'a relier le reste.
2) Oui l'autre jour dans tes tests tu alimentais ton pont avec la centrale et bien tu n'auras plus qu'a relier le reste.
-
- Biquette
- Messages : 86
- Enregistré le : 21 janv. 2021 00:35
- Localisation : Paris
- Région(s) pratiquée(s) : France
- Echelle(s) pratiquée(s) : HO
Re: Pont tournant Trix 66861
OK, difficile de s'exprimer correctement par écrit
Le point 1 : je voulais juste dire que les fils relier à l'aiguillage étaient t il des points de soudure sous l'aiguillage. Si je regarde ton plan, et si je compte les fils relier j en compte 8 a souder, c'est ce que je comprends.
J'ai aussi des electrofrog peco 100 classique.
Le point 1 : je voulais juste dire que les fils relier à l'aiguillage étaient t il des points de soudure sous l'aiguillage. Si je regarde ton plan, et si je compte les fils relier j en compte 8 a souder, c'est ce que je comprends.
J'ai aussi des electrofrog peco 100 classique.
